KONSTRUKČNÍ ZÁSADY STA______

ZÁSADY KONSTRUKCE TV ROZVODŮ

1.impedanční přizpůsobení

Každý koaxiální má být na konci správně zakončen, jinak zpětnému k odrazu signálu, odražené vlny se sčítají s přímými vlnami a dochází ke zkreslení signálu. Odrazům se kvůli tolerancím parametrů úplně vyhnout nelze, a tak je nutné, aby byl kabel správně zakončen nejen na konci, ale i na začátku. Tím se zajistí že odražený signál "nebloudí" kabelem sem a tam.

předepsaná hodnota zakončovací impedance v TV rozvodech je 75 Ohmů; platí všechny komponenty (antény, zesilovače, rozbočovače, odbočovače, kabely, zásuvky).
větvení rozvodů se provádí rozbočovači a odbočovači k tomu určenými, jiné řešení je nepřípustné (průchozí televizní zásuvka je zvláštním druhem odbočovače)
důležité je správné použití koncových a průběžných TV účastnických zásuvek podle typu rozvodu; velmi častá bývá nesprávná aplikace koncových zásuvek v sériovém zapojení bytového rozvodu, této hrubé chyby se běžně dopouštějí i odborné firmy.

2.stínění proti rušení a vyzařování

mohou se používat pouze stíněné koaxiální kabely
všechny komponenty (zásuvky, rozbočovače, odbočovače ..) musí mít kovové stínění
je nepřípustné spojovat kabely jinak než k tomu určenými konektory a spojkami
stínění jednotlivých komponentů a kabelů nesmí být v místech svorek a konektorů rozpojena
v místě napojení koaxiálních kabelů nesmí vznikat nestíněné úseky delší než 0,5cm

3.vzájemně oddělení účastníků (potlačení vzájemného rušení mezi televizory)

všechny moderní rozbočovače, odbočovače a průchozí účastnické zásuvky účinně potlačují vzájemné rušení mezi televizory
nedoporučuje se používat prvky které nebyly ověřeny státní zkušebnou
potlačení vzájemného rušení nebude funkční, pokud jsou v rozvodu hrubé závady, zejména pokud není v pořádku impedanční přizpůsobení

4.útlum signálu

každý kabel, rozbočovač, odbočovač nebo účastnická zásuvka má určitý (jmenovitý) útlum signálu
(udává se v dB / decibelech)
projekt rozvodu obsahuje útlumový plán
útlum rozvodů se kompenzuje zesilovači; bytové rozvody se mají projektovat s útlumem do 40dB, aby do nich nemusel ze zesilovače posílat příliš silný signál, jinak by vyzařovaly signál do okolí. Pokud je rozvod příliš rozsáhlý, musí se rozdělit na meší části, a každou napájet extra zesilovačem.

USPOŘÁDÁNÍ BYTOVÝCH ROZVODŮ

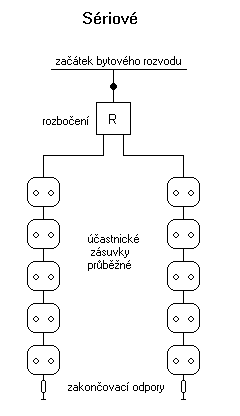

Nejlevnější rozvod, používaný hlavně ve
starší panelové zástavbě. Neumožňuje
přenášet satelitní mezifrekvenční sig-
nál, a je nevhodný pro kabelovou televizi.
Jedna vadná zásuvka dokáže
zhoršit funkci celého rozvodu.

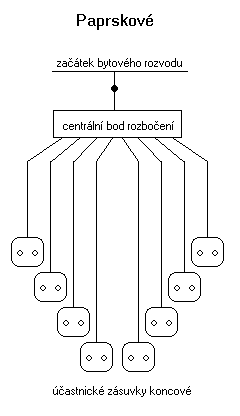

Univerzální rozvod, vhodný pro
hotely, rodinné domky a menší činžov-
ní domy. Má výhodu v centrálním
bodu rozbočení.
Množství kabelů však dělá problémy
při instalacích ve velkých domech.

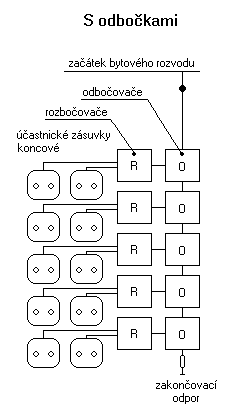

Univerzální rozvod pro velké i malé
domy. Pokud má přenášet satelitní
mezifrekvenční signál, je třeba
počítat s vyššími náklady na po-
řízení, a s rozměrnějšími odbočovači
signálu

Existují ještě kombinace odboček a sériového zapojení zásuvek, ale takové rozvody mají zbytečně zvýšený útlum signálu.
